Как правильно подключить узо

Опубликовано: 03.09.2018

Подключение УЗО

Если человек не знает, как правильно подключить УЗО, то наличие в квартире отопительных устройств, стиральной машины и прочей техники ставит под сомнение безопасность жилища. Принцип работы защиты, схемы подключения и отличие защитного автомата от ДИФа.

Принципы работы автомата

Без теории трудно разобраться по схеме, где должен размещаться УЗО.

УЗО снижают производительность техники, поэтому все устройства подключаются сверху вниз, для того, чтобы домашняя техника работала эффективно; обязательно наличие заземления;

Защитное устройство улавливает дифференциальные токи, т.е входящие и выходящие сигналы сети питания. Иными словами, когда человек прикоснется к неизолированному участку провода, то его не ударит током, т.к. заряд пройдет через тело, как через проводник, и уйдет в землю.

УЗО ошибки подключения

Если напряжение тока сети поднимается, то прибор просто выключает всю электроцепь, в отличие от дифференциального автомата.

Способы подключения УЗО

Есть несколько вариантов подключения защитного устройства:

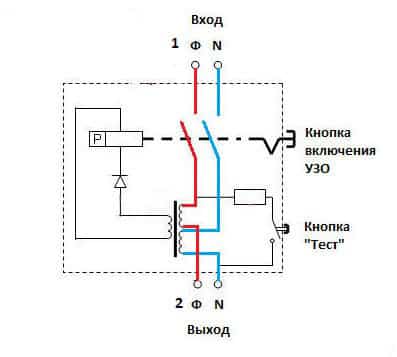

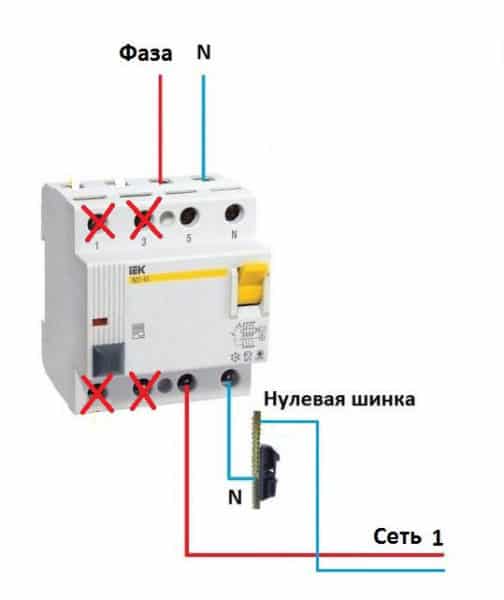

Подключаем двухполюсник в однофазной электрической сети. На корпусе УЗО, или в его паспорте, есть рекомендации, куда присоединять фазу, а куда нейтральный провод. Допустим, первый обозначим – 1, второй кабель – 2. Ноль в любой схеме обозначается символом N. Теперь нужно чтобы УЗО автоматически выключилось (в противном случае устройство выйдет из строя, если произойдет скачок напряжения в счетчике). В схеме ниже соблюдены все условия подключения клемм нуля и фазы в однофазной сети. Рисунок 1. Схема подключения трехфазного узо в однофазную сеть Для работы в трехфазной сети необходимы автоматы, которые выдерживают высокое напряжение, это четырехполюсные УЗО. Это самый распространенный вариант подключения к электрической сети предохранительного автомата. Мы предоставим примерную схему, точную найдете на техническом паспорте своего УЗО. Принцип подключения не отличается от однофазной сети, просто меняется количество полюсов и проводов. На схеме входящие провода обозначены соответственно A, B, C, и нуль. Единственным отличием может являться место расположения клеммы нуля – справой стороны или левой. Если подключить защитный автомат по такой схеме, можно организовать защиту либо одной мощной сети, либо трех однофазных. Рисунок 2. Схема подключения узо в трехфазной сети В трехфазных сетях часто просто нет нейтрали (это встречается в двигателях), в этом случае нужно использовать только фазные кабеля, т.е. обмотки мы не используем. Клемма нуля N просто остается пустой, такой принцип работы называется защита трехфазным УЗО. Рисунок 3. схема подключения узо без нейтрали в трехфазной сети схема подключения узо без нейтрали в трехфазной сети Не самое рациональное решение – подключение четырехполюсного УЗО-автомата в однофазной сети, но это часто встречается во время ремонтных работ, когда планируется будущее разветвление проводки. Трехфазное УЗО присоединяем к соответствующим клеммам на щитке, при этом два провода автомата останутся незадействованными. Из нужно заизолировать. Помните, в таком случае обязательно нужно подключить клемму «Тест», которая будет контролировать работу УЗО. Схема подключения узо в однофазной сети

Любое подключение производится только, когда выключен щиток. При желании можно купить один мощный УЗО на весь многоквартирный дом, в таком случае нужно выбирать модель, предназначенную для особо высоких напряжений. Во избежание неполадок следует проводить последовательное присоединение автомата к локальной электрической сети.

Сборка щитка для квартиры. Как собрать щиток. Почти мастер-класс

Какие УЗО выбрать

Обязательно нужно учитывать потребности сети. Скажем, для предприятия или большого дома с множеством современных электрических устройств, необходимо подключение мощного трехфазного автомата УЗО, скажем, legrand или Siemens. Эти фирмы хороши тем, что устройства их производства проходят несколько уровней проверки работоспособности и безопасности, кроме того, есть возможность настройки регулярной проверки работы защитника.

Видео: способы и схемы подключения узо

Для более слабых электросетей не нужно приобретать дорогие УЗО, возьмите самый обычный abb, эти автоматы отличаются доступностью и долговечностью работы, кроме того, они разработаны специально для российских электрических сетей, с учетом постоянных скачков напряжения и отключений света. Новые модели разработаны таким образом, что при несанкционированном скачке напряжения, отключится только та фаза, которая стала причиной неполадок, а не весь дом.

Если информация, как правильно подключить УЗО, не помогла, то рекомендуем просмотреть видео по теме либо обратиться к квалифицированным специалистам.
