Как правильно определить высоту дымохода над коньком крыши
Опубликовано: 03.09.2018
Содержание статьи
Уже на стадии проектирования дома необходимо уделить должное внимание выбору отопительной системы и правильно рассчитать высоту и сечение дымохода. От него зависит не только своевременный отвод отработанных газов, но и КПД отопительных приборов, работающих на твердом топливе или газе.
На что влияет высота дымохода
Тяга в трубе, необходимая для поступления кислорода и горения топлива, создается за счет перепада температур воздуха в котле и на улице. Горячий воздух, поднимаясь вверх, остывает, разница давлений в нижней и верхней частях дымохода способствует движению воздуха и образованию тяги.
Как расчитать высоту дымохода!
Если дымоход имеет узкое сечение и достаточную длину, то скорость выхода продуктов горения также будет высокой, т.е. сильная тяга будет приводить к перерасходу топлива, тепло нагретого воздуха не будет успевать передаваться в помещение. Но при слишком длинной трубе начинает происходить замедление движения воздуха, и тяга ослабевает.
Как рассчитать, вычислить высоту дымохода!

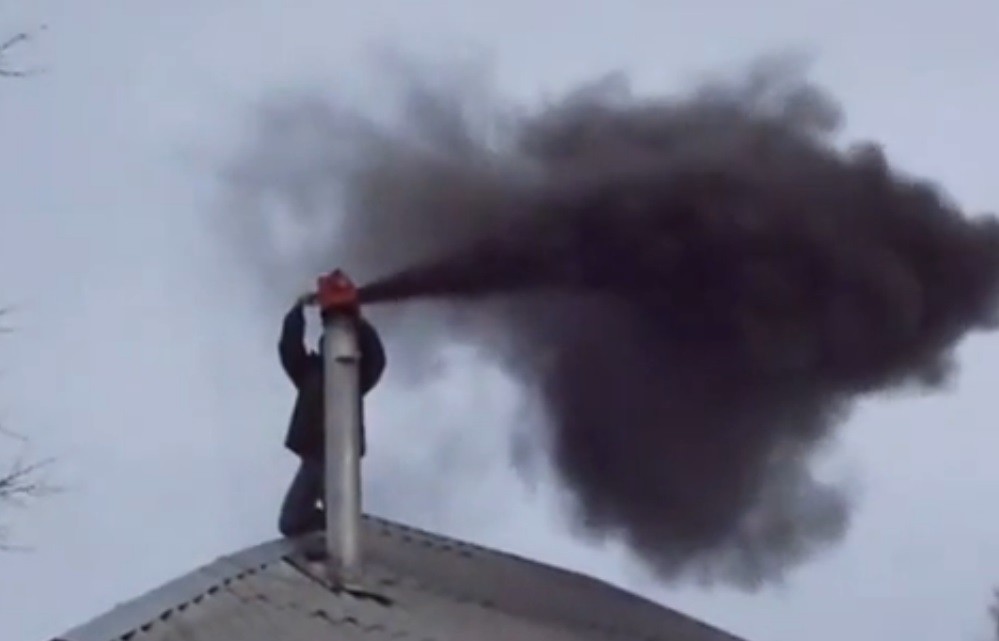

При коротком дымоходе тяга будет недостаточной, чтобы вовремя выводить отработанный газ и копоть через дымоход. Сажа будет оседать на внутренней стене дымовой трубы, отопительная система будет работать неэффективно, появится риск отравления угарным газом и даже возгорание, что очень опасно для жильцов дома.
Дымоход необходимо регулярно чистить. Из этой статьи вы узнаете, как это делается.
Как узнать оптимальную высоту дымохода по кровле
Чтобы избежать нежелательные последствия, нужно правильно рассчитать размеры дымохода и при этом знать, что они зависят от:
места расположения дымоходного канала на крыше относительно конька; угла наклона кровельного ската; близкого расположения высоких зданий и деревьев; силы и направления ветра в данной местности.
На что обратить внимание при расчетах
При расчете высоты дымохода, в первую очередь, нужно обратиться к разработанным правилам СНиП 2.04.05-91 для оптимального подбора высоты дымовой трубы и придерживаться их. Они состоят из нескольких пунктов:

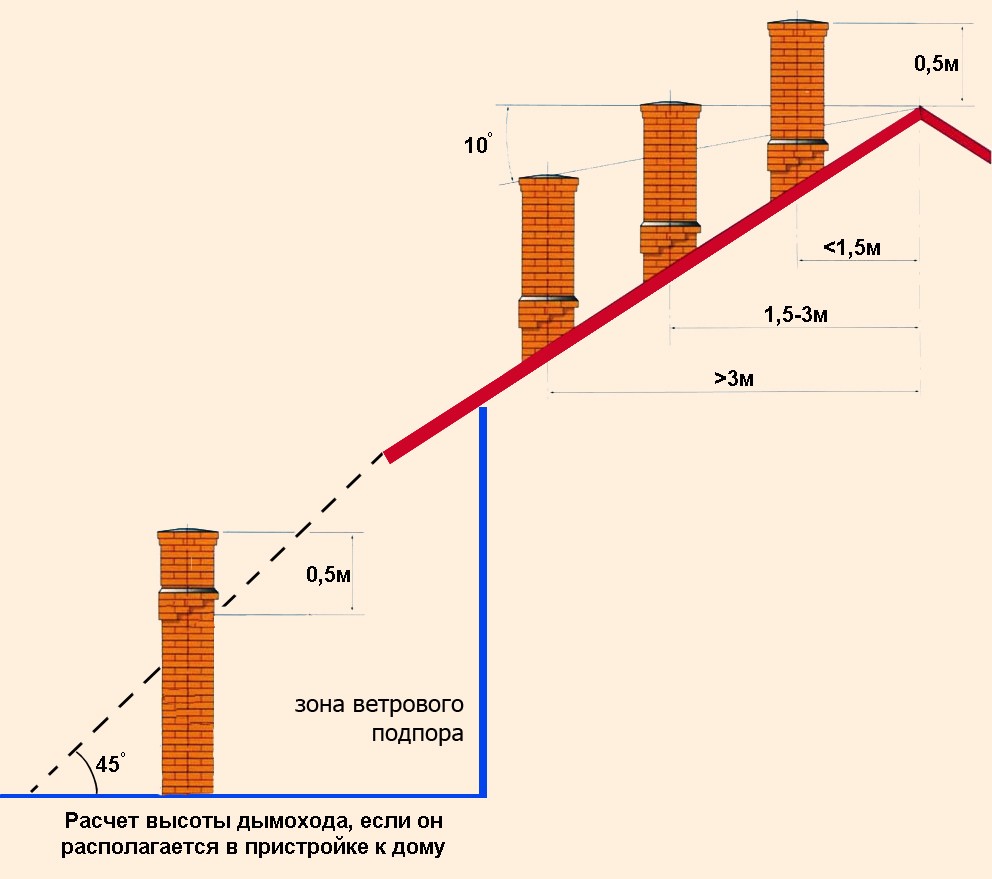

Оптимальная длина всего дымоходного канала от колосниковой решетки до верхнего края оголовка трубы должна быть не менее 5 метров. Для домов с бесчердачной кровлей допускается установка дымохода меньшей длины при условии постоянной нормальной тяги. Над плоской кровлей дымоход должен возвышаться не менее, чем на 50 см. Это также относится к плоской крыше с высокими парапетами – верхний торец трубы должен быть выше ограждения на 50 см, как минимум. Если дымовая труба выходит на крышу в точке, расположенной менее, чем на расстоянии 1,5 метров от конькового ребра по горизонтали, то она должна возвышаться над коньком на 50 см и более. При расстоянии от 1,5 до 3,0 метров от точки выхода дымохода до ребра конька по горизонтали оголовок трубы должен быть вровень или немного возвышаться над коньком. Если труба расположена ближе к краю крыши и находится дальше 3,0 метров от конька, то ее минимальная высота определяется линией, проведенной от конька крыши в сторону дымохода под углом 100 вниз от горизонта. Если рядом находятся высокие здания, то верхний торец дымохода должен быть выше самой высокой точки крыши этого здания. В случае, слишком высоких сооружений или деревьев применяется расчет по стандарту 450 к горизонтальной линии, проведенной от наивысшей точки к дымоходу. Высота трубы должна быть не ниже этой линии.Все эти расчеты можно провести графически и получить высоту дымохода, проведя построения на бумаге в определенном масштабе.
Самым оптимальным вариантом считается наиболее близкое расположение дымохода к коньку кровли. На это имеется несколько причин:
Минимальная высота дымовой трубы, находящейся на улице. Основная часть конструкции будет расположена внутри чердака, поэтому будет меньше подвергаться охлаждению и образованию конденсата, который, в свою очередь, ухудшает тягу. В данном случае получается максимальная длина дымового канала. Коньковый барьер не будет мешать воздействию движения воздуха.Графический способ определения высоты

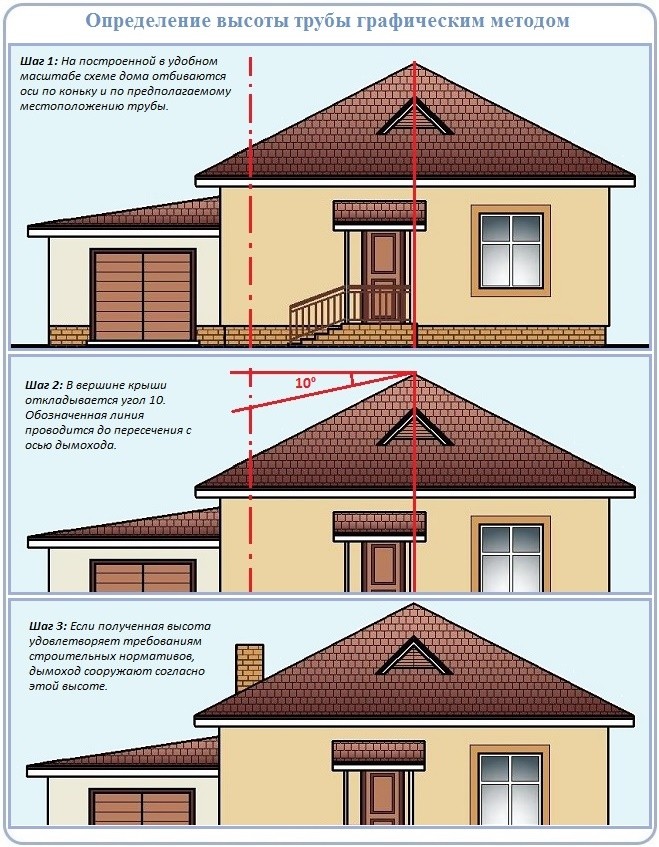

Рассмотрим более подробный расчет высоты дымохода в случае удаления его более, чем на 3,0 метра от конька крыши.
Чертим в масштабе проекцию скатной крыши с торца. Проводим ось симметрии дымохода в точке прохода трубы сквозь кровлю. Через верхнюю точку крыши проводим горизонтальную линии. Вниз от горизонтальной линии откладывает 100 с помощью транспортира и проводим черту. Точка пересечения этой черты с осью симметрии будет указывать на минимальную высоту дымохода. Применив масштаб, можно посчитать высоту трубы, которая будет возвышаться над кровлей.Так рассчитывается нижний предел, но и превышать его слишком не рекомендуется, так как слишком длинный проход замедляет движение воздуха и, таким образом, уменьшает тягу.
Несколько попутных советов

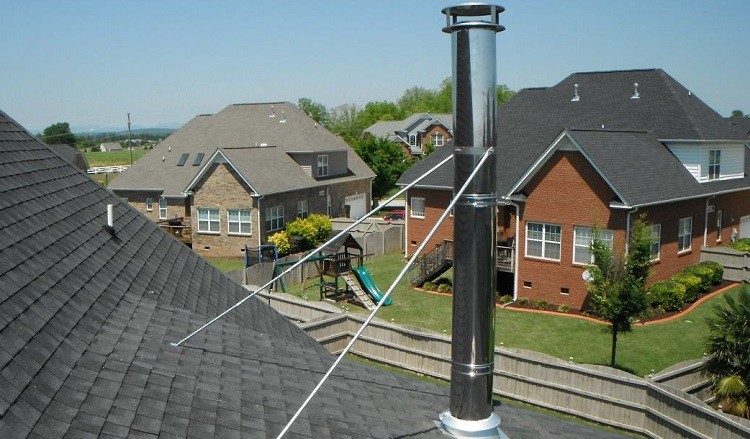

Если дымоход имеет небольшое сечение и его высота превышает 1,5 метра, то рекомендуется укрепить его положение с помощью растяжек, чтобы от сильного воздействия ветра труба не опрокинулась. Для этого на трубу одевается хомут под крепление тросов, свободные концы которых фиксируются на крыше с помощью крюков.
Необходимо обратить внимание на выход вентиляционных труб – они должны быть выше дымохода, чтобы отработанный газ не попадал в вентиляционную систему.
По той же причине дымовые трубы не рекомендуется располагать рядом с мансардными окнами.
После монтажа дымоходного канала нужно проверить тягу, поднеся к открытой топке горящую спичку или бумагу. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то присутствует обратная тяга и налицо ошибка в расчете длины дымохода или конструктивных особенностях.
Чтобы быть уверенным в своем расчете высоты дымохода можно воспользоваться специальными онлайн-калькуляторами для расчета размера трубы, которые в большом количестве имеются в интернете.
