Разводка электропроводки в квартире своими руками: схемы, цены, видео

Опубликовано: 03.09.2018

разводка электропроводки под точечные светильники.

В любой семье в наличии имеется множество разных бытовых приборов, с ними мы чувствуем себя комфортнее и увереннее. И чем лучше сделана разводка электропроводки в квартире, тем более возрастает это чувство уюта. Самостоятельно сделать эту операцию может быть немного затруднительно, но вполне возможно.

Размечаем энергоносители

Если проводку разветвляют не в новом доме, а в квартире, то ввод кабеля электричества уже выполнен. Осматривая стены помещения можно заметить, что все включатели, розетки и щитки расположены на видном месте, если это не так, что в плане отмечаем, куда нужно их перенести. Правила:

Электропроводка в бане своими руками. Проводка в бане.

Включатели нужно расположить на удобной высоте для проживающих, но с учетом, что они не будут спрятаны за дверь либо громоздкую мебель. Еще один небольшой секрет: желательно все сенсорные выключатели располагать с одной стороны стены, чтобы облегчить их поиск в темноте; В местах, где будет размещаться бытовая техника, должны быть предусмотрены выходы розеток . Но категорически запрещено размещать розетки недалеко от незаземленных электроприборов либо открытых электрических контактов; Дозы располагаем под самым потолком, чем выше – тем лучше. Нельзя их закрывать декоративными элементами: обоями, шпаклевкой, штукатуркой. К ним нужно обеспечить быстрый доступ;  В коридоре на удобном уровне для взрослого человека, но недоступном для детей, крепится щитовая. Это может быть щиток разделительного трансформатора, или счетчик. Оптимальная высота – от 170-175 мм от пола. Если устанавливаем счетчик, то как и розетки, не размещаем его на расстоянии менее полуметра от заземленных механизмов; Сколько стоит разводка электрической проводки в квартире, нужно вычислять, только имея на руках схему этой проводки. С её помощью высчитываем квадратуру, нужное сечение, длину проводов, расходные материалы.

Делаем разводку

Если ранее в квартирах использовались алюминиевые провода с сечением 2,5 мм2, то в современных квартирах применяются кабели 4-6 мм2. Небольшого сечения будет просто недостаточно для корректной работы современных устройств, а место контакта медного и алюминиевого провода будет искрить, именно поэтому нельзя менять частично проводку, а нужно делать все комплексно.

Электрика до штукатурки или после? Технология. Обзор объекта.

Практически все штепсельные розетки предназначены для того, чтобы подключать переносные электроприемники. Но часто они сделаны «на будущее», т.е. в принципе, не задействованы, поэтому намного практичнее объединить их в группы по несколько штук однофазных розеток. В таком случае розетки будут работать не друг от друга, по принципу последовательного соединения, а при помощи специальных разветвительных коробок, которые будут защищены отдельным автоматом в щитке , номинал такого автомата должен быть не меньше 25 Ам.

В основном, все розетки такого плана находятся в одном помещении, это значительно упрощает и установку, и эксплуатацию. Но это необязательно, главное, правильно рассчитать потребность в них на квадратуру помещения (как мы помним, устанавливать розетку на каждые 6 квадратных метра). Если же соединение в группы подразумевает подключение розеток из трехфазной сети, то на каждую из них отводится одинаковое напряжение.

В отличие от розеточных автоматов, предохранитель выключателей редко имеет номинал более 10 Ам, более того, для многих квартир это еще и довольно высокое значение, если в основном используются галогеновые либо экономные лампы. Если же дом большой, и светильников много, то мощность может не уложиться в этот предел, здесь нужно разделить и выключатели по группам.

Для кабеля нужно выбирать ВВГнг 3*1,5 (цена доступная и качество хорошее), жилы и контакты соединяются в разветвительной коробке, из которой уже распределяются по комнате. Рассуждая, как делается разводка электропроводки в квартире или доме Московской планировки, нужно учитывать и стационарные приборы. Естественно, говоря про стационарность, не стоит думать, что это встроенные агрегаты, речь идет про тяжелые аппараты, такие как холодильники, электрические плиты, стиральные машины.

Схема разводки в двухкомнатной квартире

Здесь нужно уделить особое внимание электрической плите. К такой розетке нужно подключать медный провод с сечением не меньше 6 мм2. Она обязательно подводится к отдельному автомату, мощность которого на порядок выше обычного, в виду больших и постоянных нагрузок прибора. Вообще, дорогостоящие механизмы (терморегулятор для котла, вытяжки на кухне, стиральные машины, кондиционеры – с питание 220 В) лучше подключать от отдельного выключателя в щитке, так они будут защищены от перепадов напряжения и замыканий.

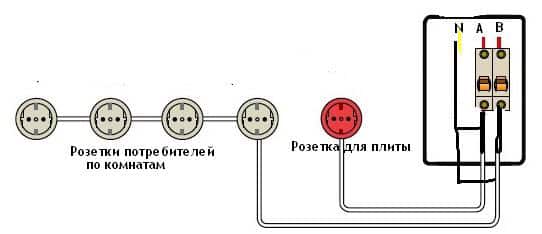

Схема разводки от плиты

К такому отдельному выключателю должна идти линия из ВВГнг 3*2,5 либо ВВГнг 3*1,5, если же речь идет о теплом поле в двухкомнатной квартире либо частном доме, то необходимо дополнительно обеспечить регулятор нагрузок.

Силовая разводка по полу

Это особенно щекотливая тема, ведь нужно подобрать особенный щиток. Он дорого стоит, и купить его иногда довольно проблематично. Мы расскажем, как сделать своими руками разводку электропроводки по Дмитровского ДСК в квартире и собрать трехфазный автомат. Итак, вот перед нами щиток, и в нем мы видим линии щитка, питание щитка и рубильника. Нам нужно приготовить: серию дифавтоматов ABB DS201/202C; трехфазную лампу; гребёнку PS1/57N (обязательно прямую!); маркер либо грифопласт, чтобы нумеровать наши автоматы.

Теперь начинаем выламывать через один зубья у гребня. В итоге получится та же гребенка, но с меньшим количеством зубов. Оставшиеся вставляем в отверстия автоматов, и таким образом получаем сплошной блок выключателей. Но, дифавтоматы также имеют зажимы, поэтому их необходимо запитать от одной фазы, поэтому опять берем и ломаем гребень. Теперь просто вставляем полученную конструкцию в корпус.

На каждый такой выключатель питание подается отдельным проводом, используем кросс-модуль без перемычек. Если нужно поменять напряжение автомата, то просто меняем положение провода кросс-модуля – быстро и удобно. Оставляем немного свободного места – для выключателя низких нагрузок (он не обязателен, но вдруг когда-нибудь пригодиться?), и встраиваем заглушки. Очень рекомендуем приклеить наклейки под автоматы с наименованиями комнат, это облегчит эксплуатацию.

Теперь просто прокладываем по полу кабель, закрываем его паркетом, линолеумом, либо просто ковром (подходит только для временного пользования), и подключаем к щитку все наши электрические приборы.

Разводим сигнализаторы

Для того чтобы улучшить у себя дома акустику, провести специальные сигнализаторы, установить звонок, используется штатная разводка. Это специальное ответвление основной линии, которую отводят чаще всего в дверную стойку. Допустим, нам нужно вмонтировать динамики в дверной проем. Разбираем дверь, между стеной и деревом (либо пластиком), далее обнаруживаем полиэтилен. Его очень аккуратно снимаем и присоединяем колонки, как и обычный в выключатель либо розетку. Полиэтилен ставим на место, все закручиваем, присоединяем к основной сети.

Выбор варианта разводки

Многие домашние мастера бьются над простым вопросом: «Какой тип разводки выбрать?». Полная разводка подразумевает всю  электросеть подвести под один автомат, но это неэкономно, ведь кабеля потратится на порядок больше, чем при покомнатном разветвлении электропроводки в квартире. Поэтому, чаще выбирают именно последний вариант, но нужно знать несколько секретов профессиональных электриков:

Нужно отдельно защитить каждый электроприемник, будь-то светильник или кондиционер; В квартире-хрущёвке советской постройки чаще всего основной кабель питания сети находится в полу (не важно, Тушино это или Москва). Поэтому нужно сразу изучить схему монтажа электропроводки в квартире ; Учитываем и тот момент, что при замыкании отключится только определенная комната и её автомат; Практически все современные электрические устройства работают от трехфазной сети, поэтому сечение подбираем исходя из потребностей; разводка электропроводки в квартире делается только с учетом всех работающих бытовых устройств.
