Как правильно установить откатные ворота у своего дома

Опубликовано: 03.09.2018

видео Как правильно установить откатные ворота у своего дома

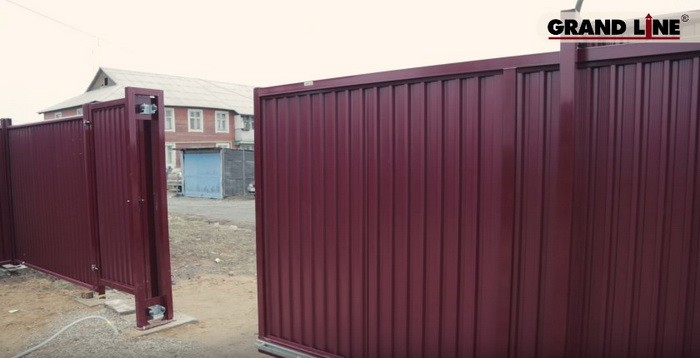

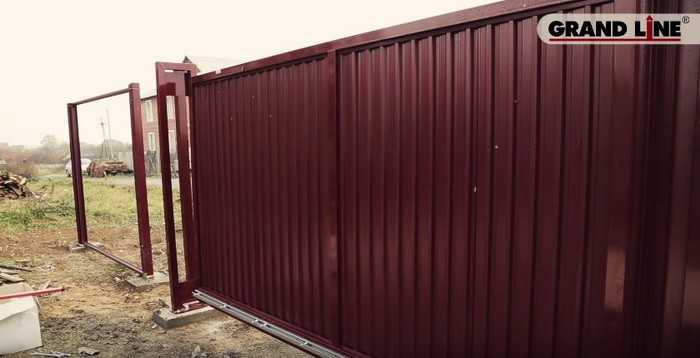

Автоматические откатные ворота

Содержание статьи

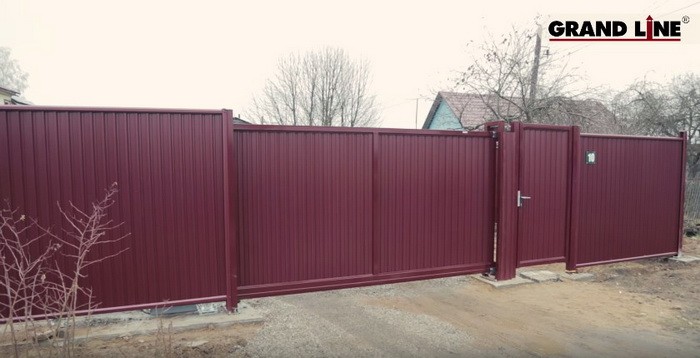

Удобные в использовании откатные ворота, смещающиеся в сторону при открывании, сэкономят полезное пространство участка. Их главные отличия – простота монтажа, длительный срок службы, эстетичный вид. Изготавливаются из профнастила, прикрепляемого к металлическому каркасу. Применение данного материала обеспечит защиту участка от порывов ветра, а также будет способствовать снижению на территории уровня шума. Процесс монтажа ворот собственными руками несложен. Главное, на что следует обратить внимание – правильная подготовка и требования, предъявляемые производителем.



Чертежи

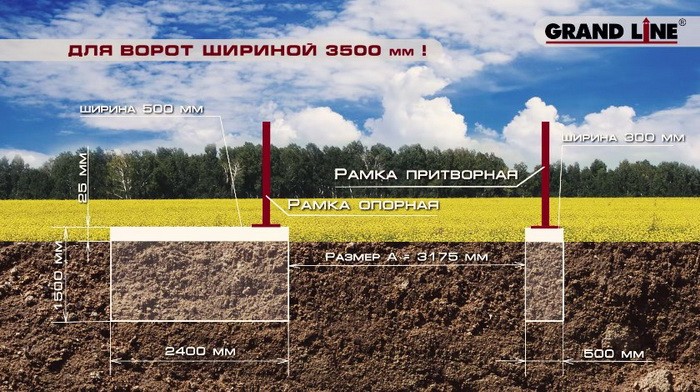

Конструкция откатных ворот предусматривает установку опорных элементов, за счет которых поддерживаются притворная и опорная рамки. Фундамент, рассчитанный на ворота с полотном, размером 3,5 м, должен иметь подземную глубину 1,5 м и высоту над грунтом 2,5 см. Опорная рама требует заливки большого фундамента, поскольку значительная часть нагрузки придется именно на него. Длина фундамента – 2,4 м, ширина – 0,5 м. Необходимо также будет выполнить заливку небольшого цоколя под притворную раму. Его длина и ширина – 50 см и 30 см соответственно. Следует составить детальную схему размещения опорных участков – это будет способствовать безошибочной заливке и монтажу рам.


Установка роллет своими руками. Монтаж роллетных ворот для гаража

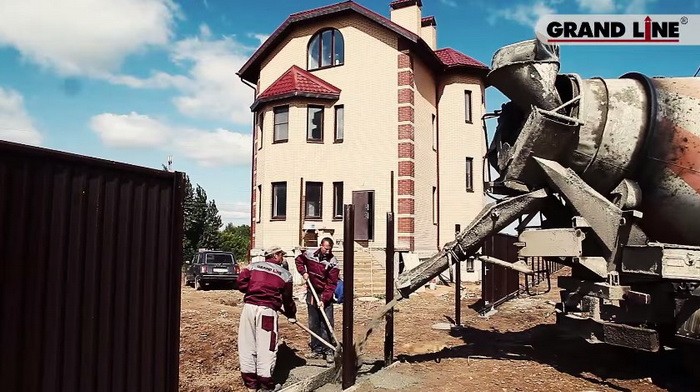

Заливка основания под откатные ворота

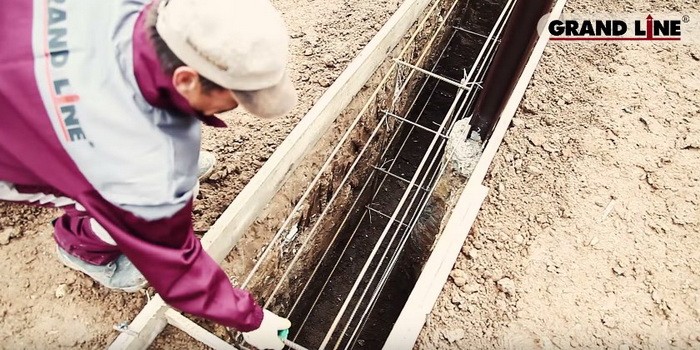

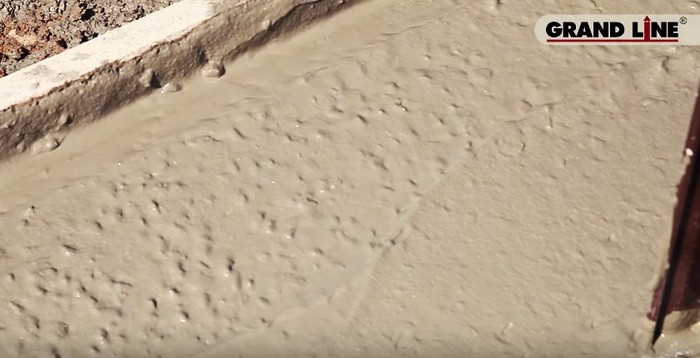

Марка бетона, используемого для заливания фундамента, – от М200. Прежде чем залить траншеи, следует выполнить армирование. Для него используются прутья 12 мм в диаметре. Такой цоколь должен выстояться не менее недели.


Самодельные откатные ворота.

Последовательность сборки откатных ворот

Работа производится, следуя указаниям инструкции, прилагающейся к набору элементов. Однако исполнителю нелишним будет ознакомиться и с прилагаемым ниже описанием. Данный алгоритм способствует более быстрому и точному выполнению работ и помогает создать надежную конструкцию.

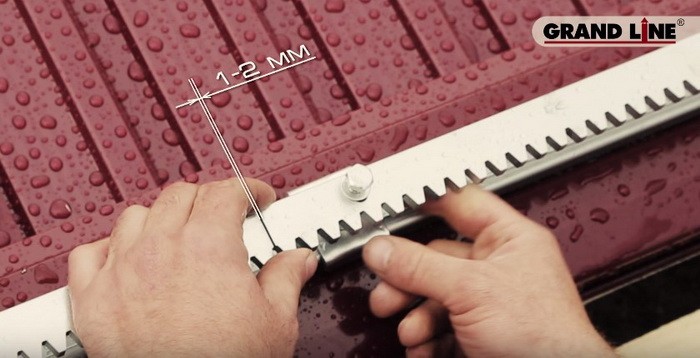

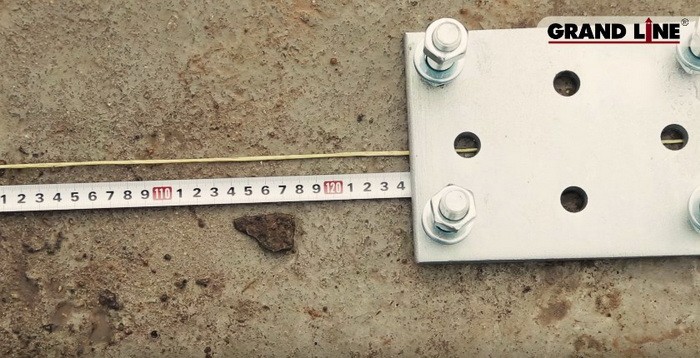

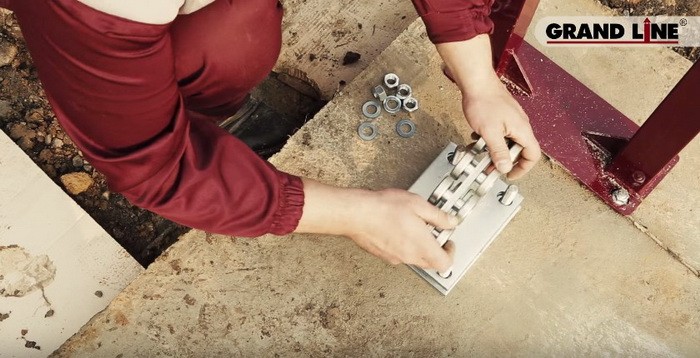

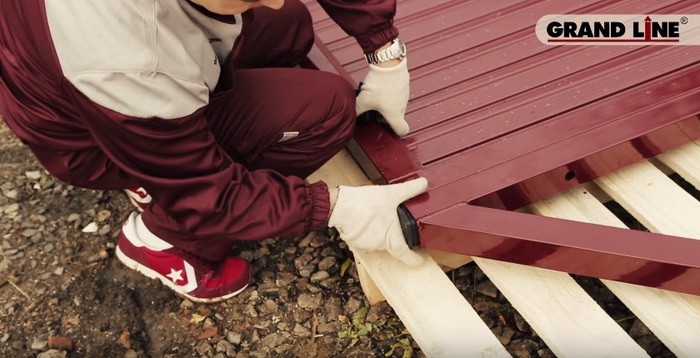

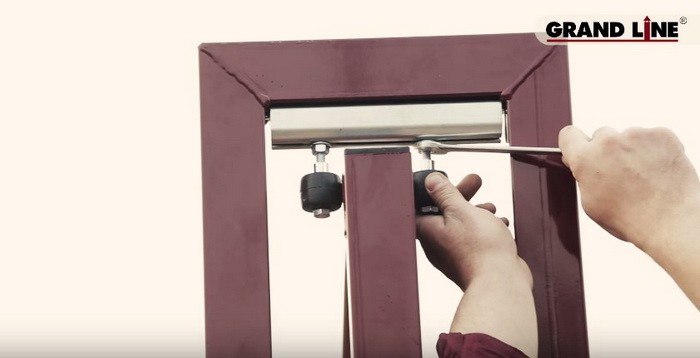

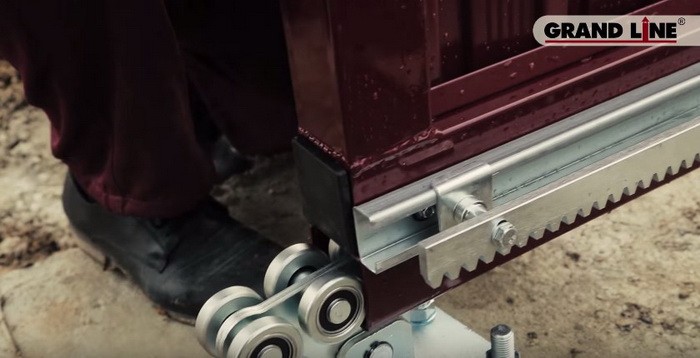

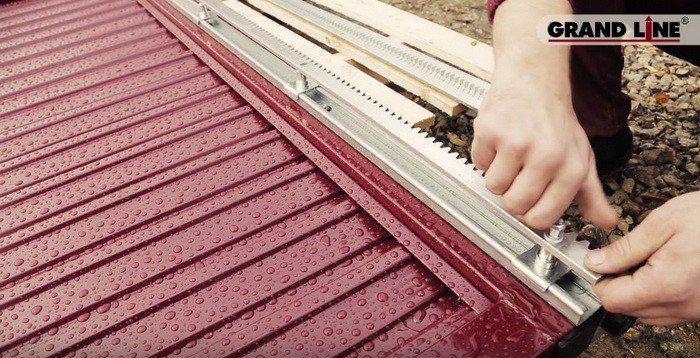

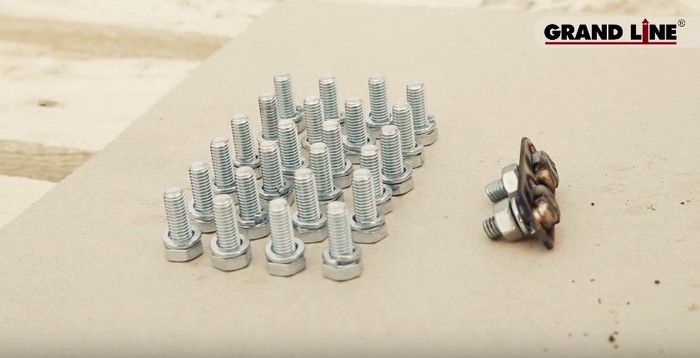

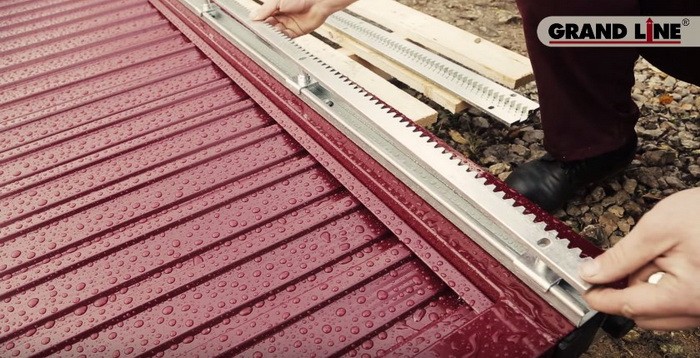

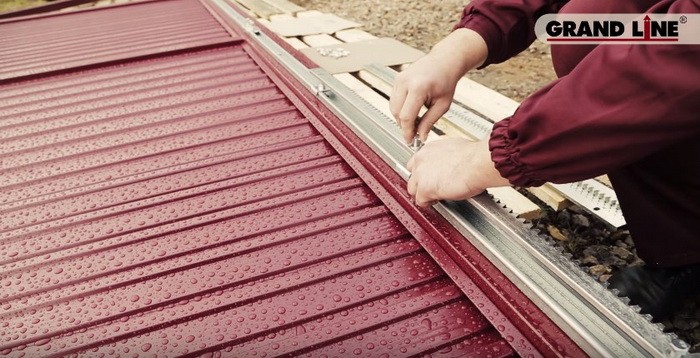

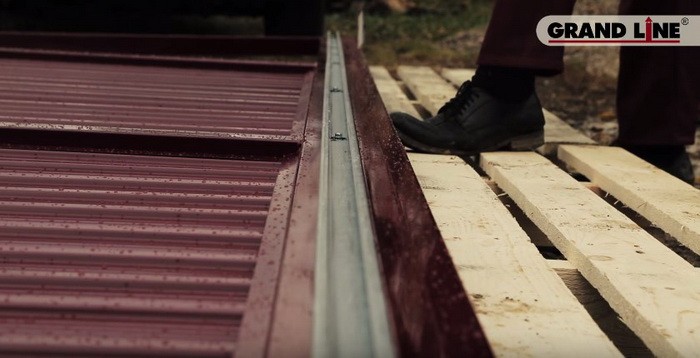

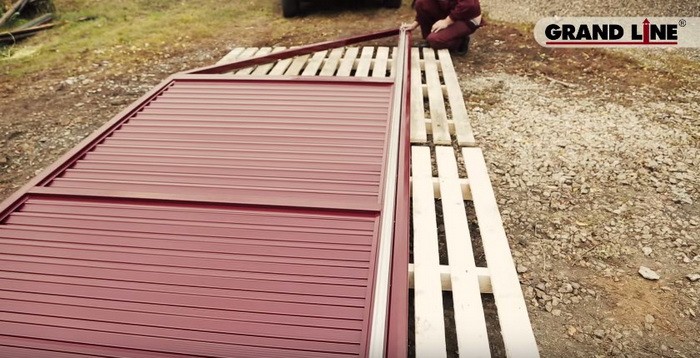

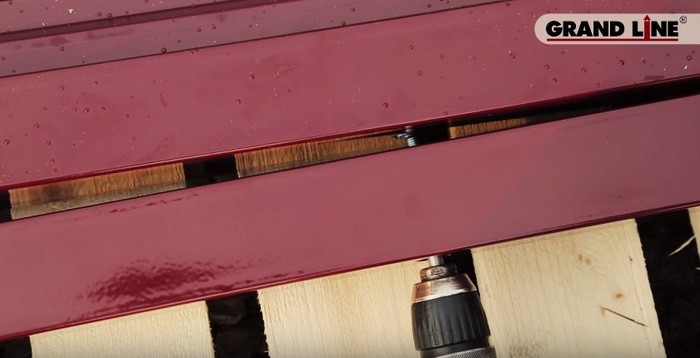

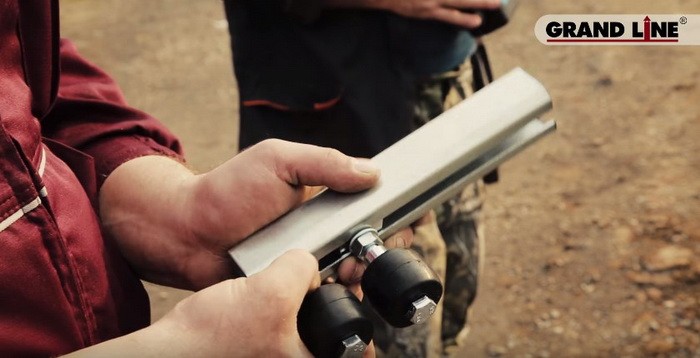

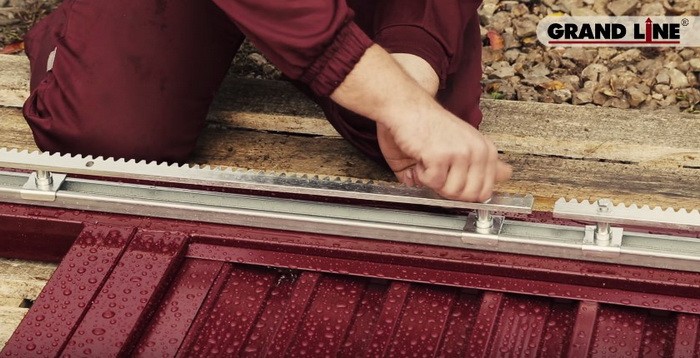

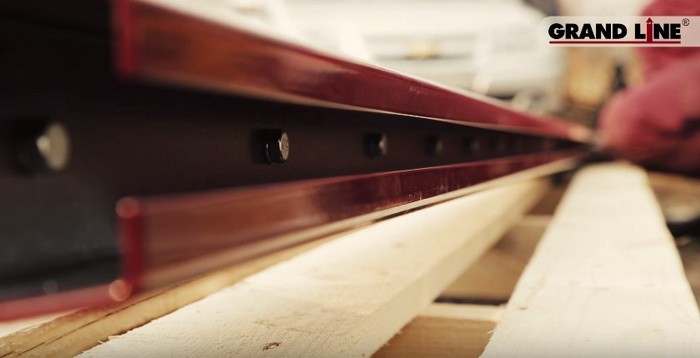

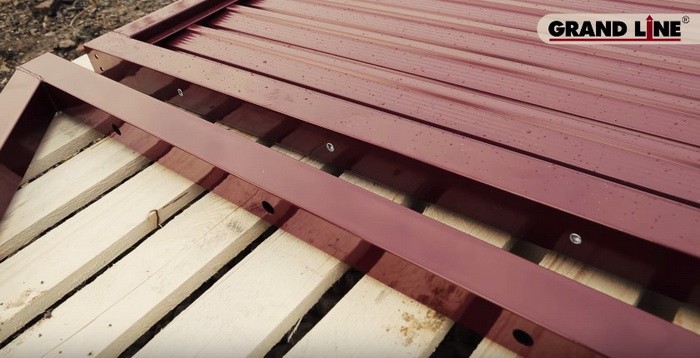

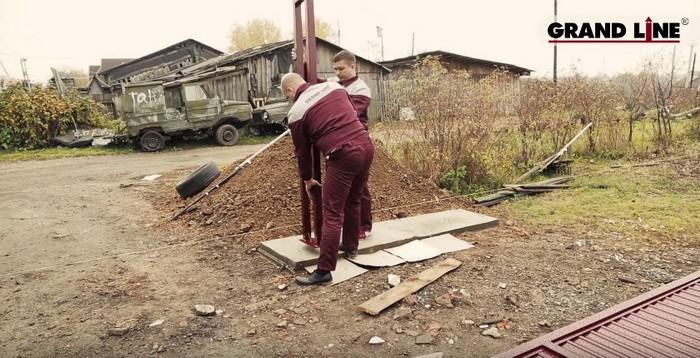

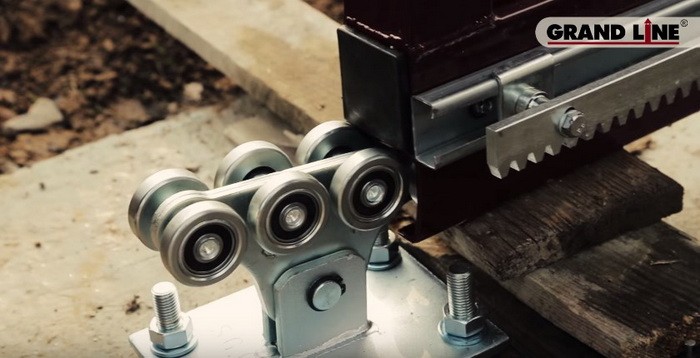

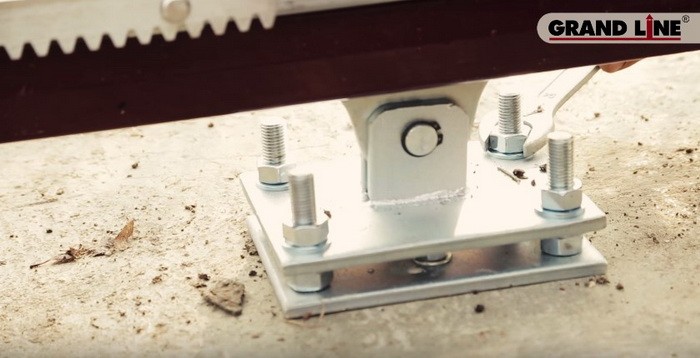

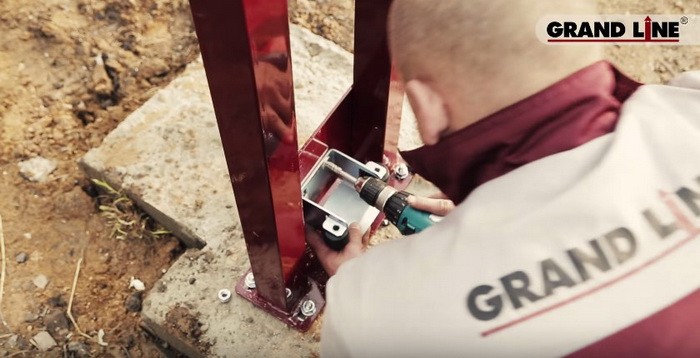

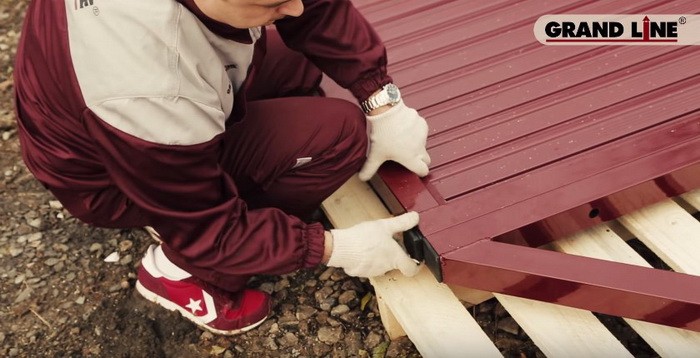

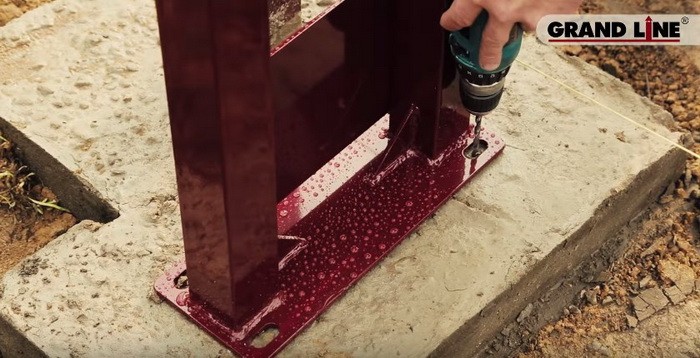

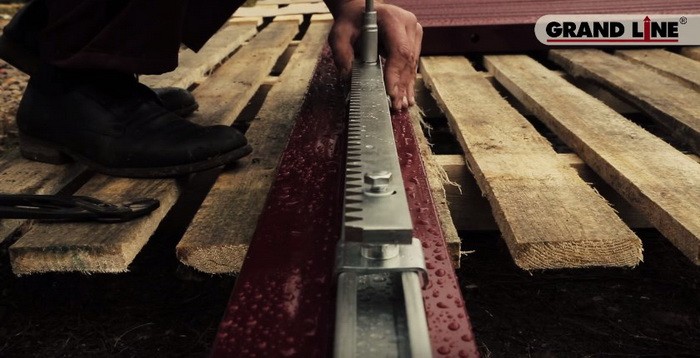

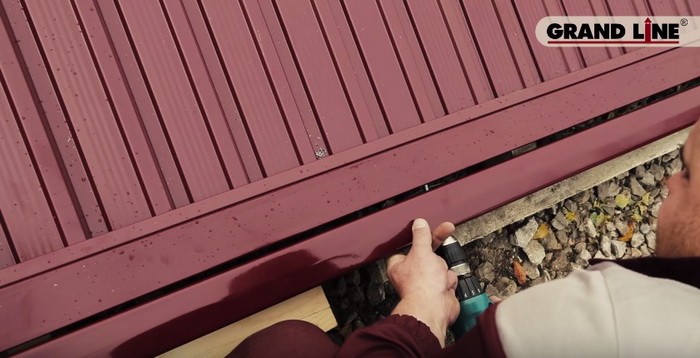

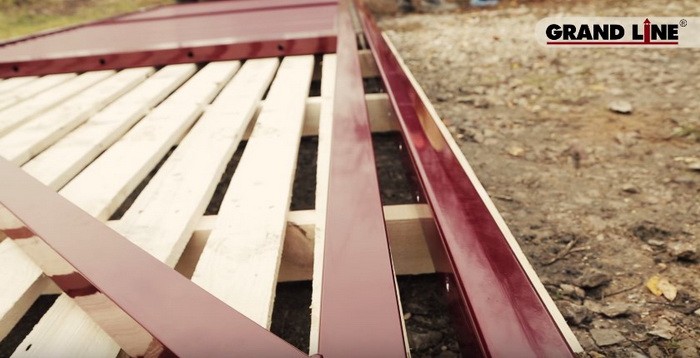

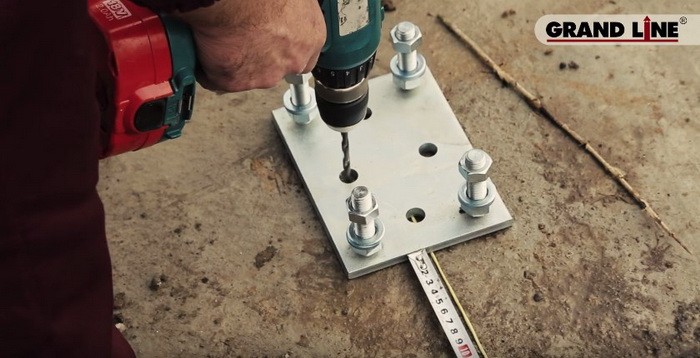

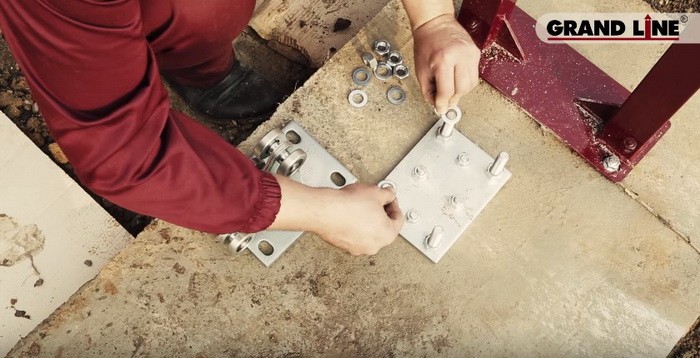

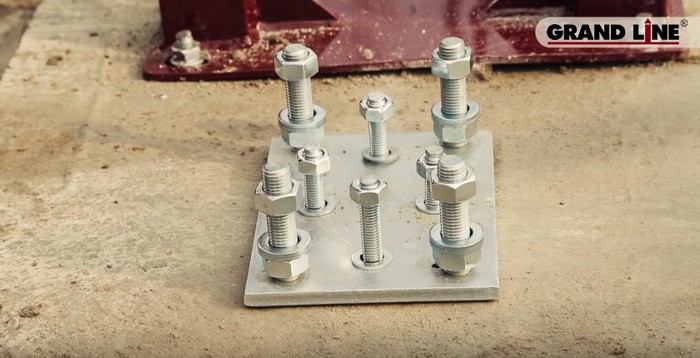

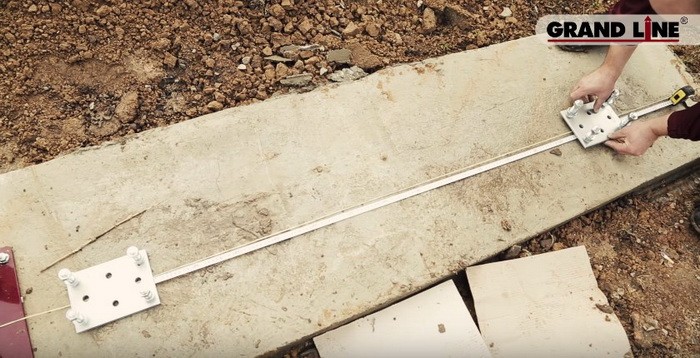

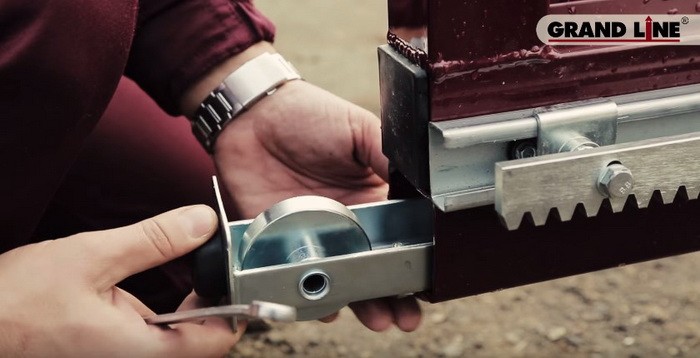

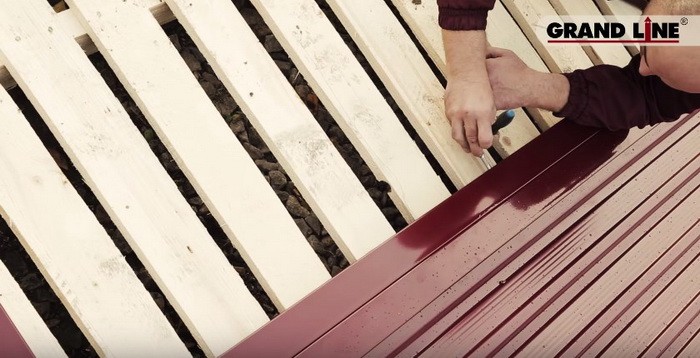

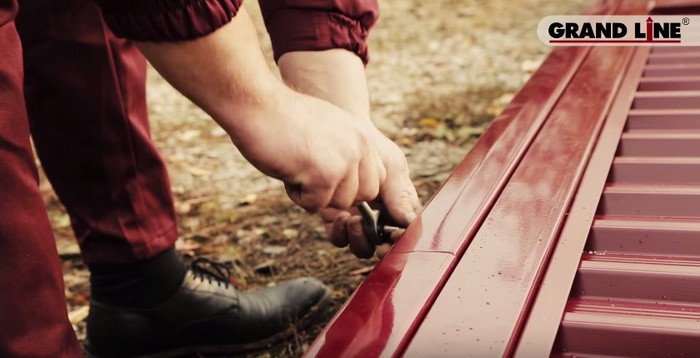

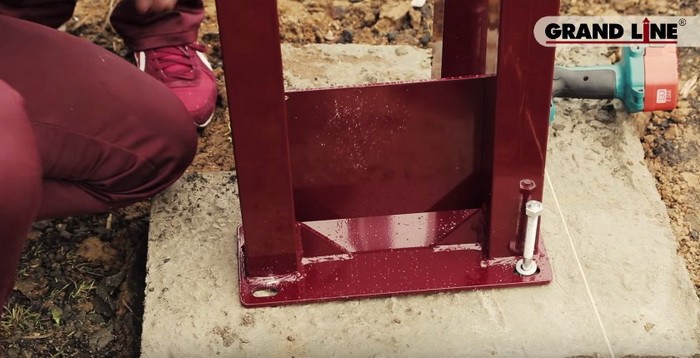

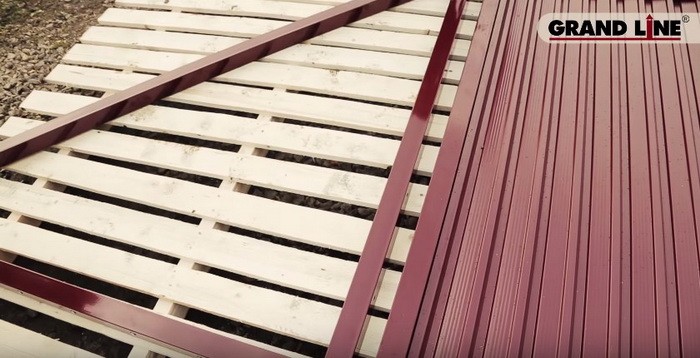

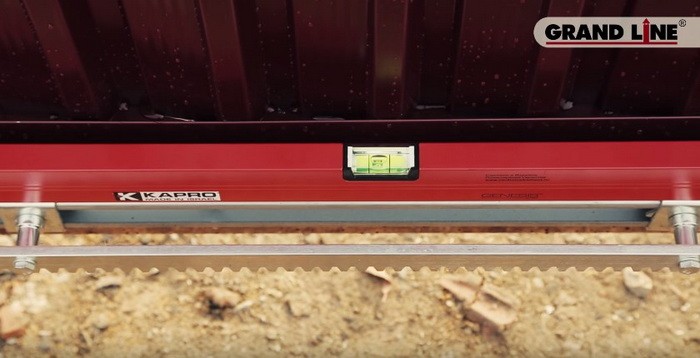

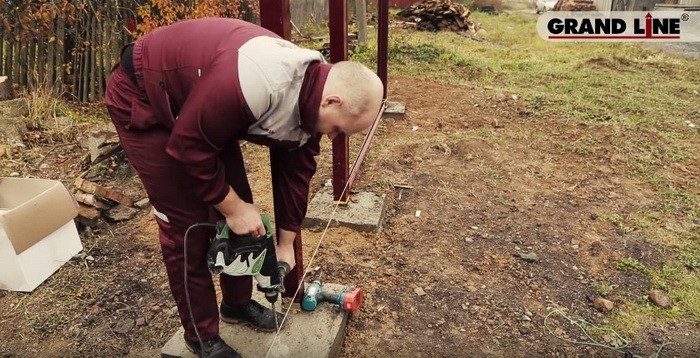

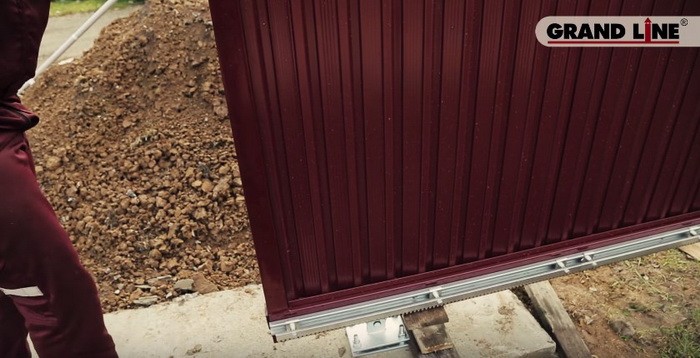

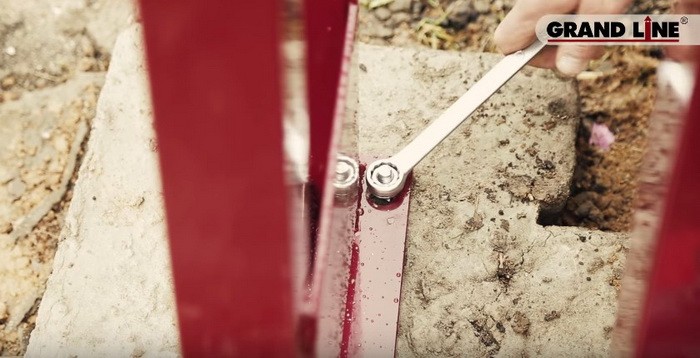

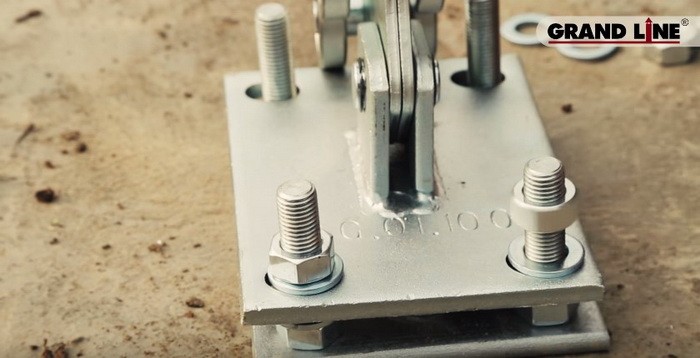

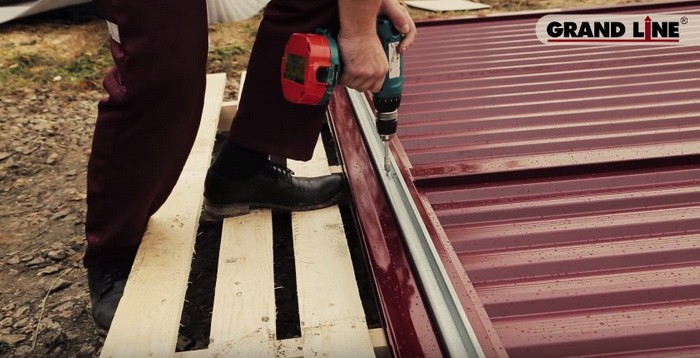

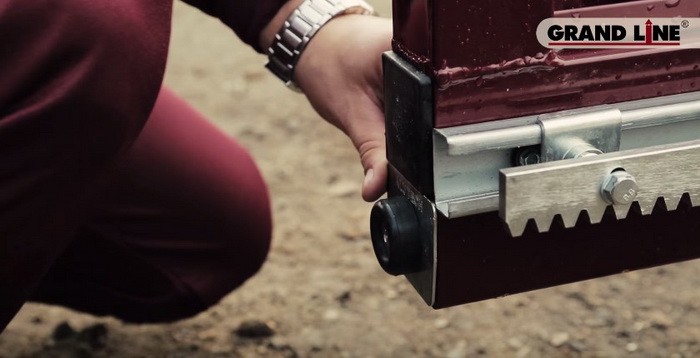

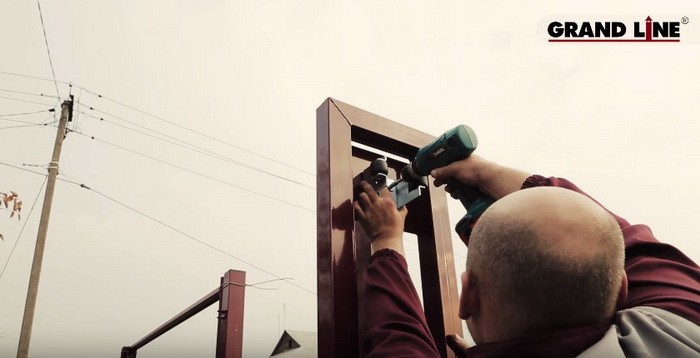

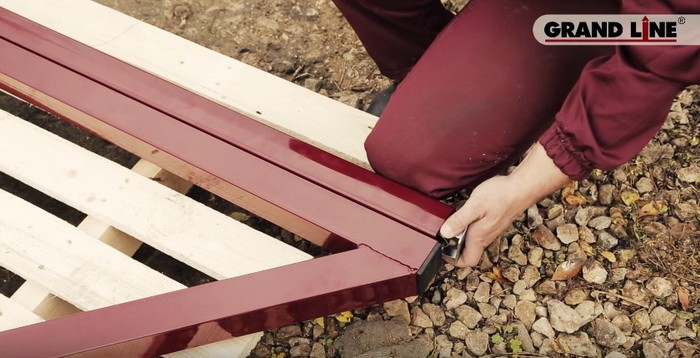

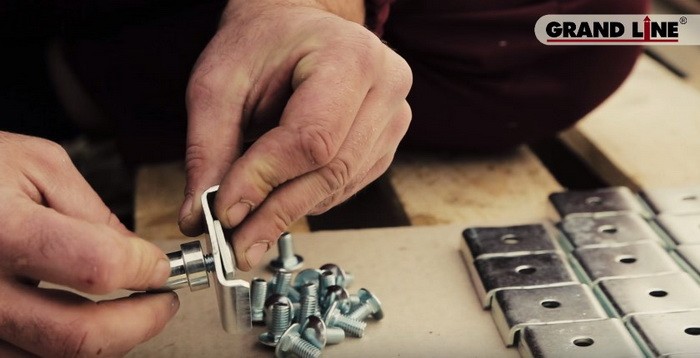

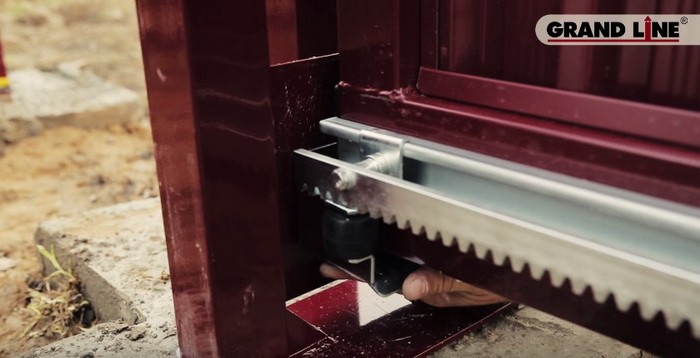

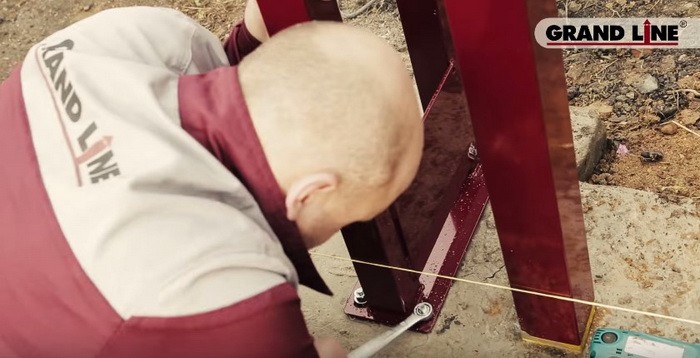

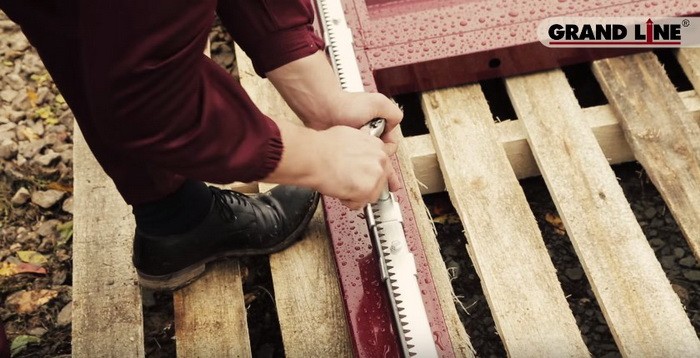

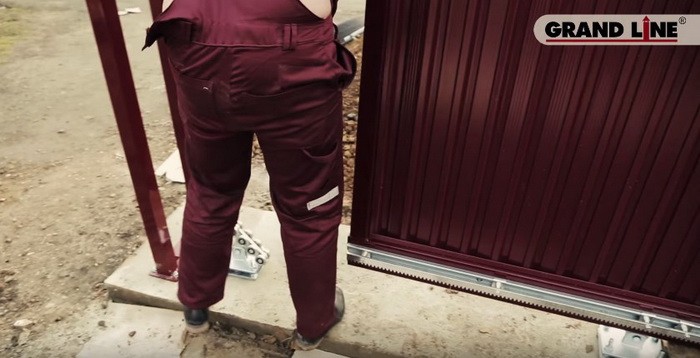

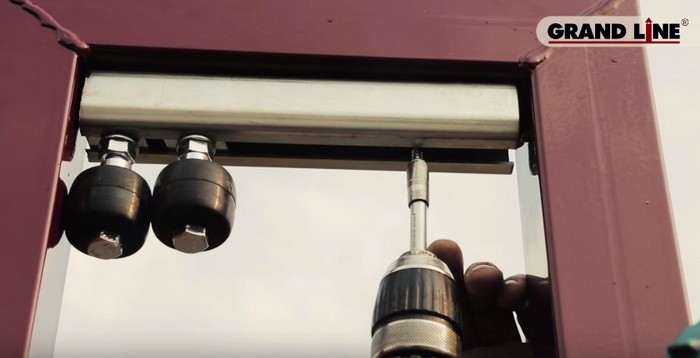

Откатное полотно и угловую раму соединяют, используя болты М8. Отверстия в воротах и раме закрываются пластиковыми заглушками. В нижней части ворот и полотна закрепляют направляющую шину. С внутренней части ворот на протяжении всего стыка между шиной и полотном кровельными саморезами крепится С-профиль. В прикрепленный профиль выполняется установка комплектов, в составе которых – винты, закладные пластины и двусторонние гайки. Зубчатую рейку, в соответствии с заводскими отверстиями, прикрепляют к двусторонним гайкам. Обратите внимание на то, на каком расстоянии расположены друг от друга рейки – оно не должно превышать 1-2 мм. Когда элементы будут правильно расположены, двусторонняя гайка зажимается плотнее, надежно фиксируя установленные компоненты. Если откатные ворота устанавливаются на роликах – также следует выполнить подтягивание болтов, посредством которых боковая рейка прикручена к крепежам, располагающимся на профиле. Чертежи и фотографии, прилагаемые к инструкции, дают возможность убедиться в правильности выполненных действий. Опорная и притворная рамы монтируются на подготовленные предварительно фундаменты по уровню – для этих целей проводится разметка, и подготавливаются отверстия. Не допускается наличие перепадов между основаниями. Для закрепления используются клиновые анкера М12. Регулировка столбов выполняется строго по вертикали. Производится сборка и закрепление остальных комплектующих – крепежей для роликов и роликов. Прежде чем они будут установлены, следует выполнить точную разметку участка и исключить незначительные наклоны рам и перепады на плоскости. Первое закрепление производится на расстоянии 10 см от опорной рамы. Соседние крепежи удалены друг от друга на 1,335 м. Когда крепежи будут подготовлены – устанавливаются роликовые опоры. Ролики монтируются в опорную рамку с применением шины небольшого размера. Собранные ворота устанавливаются на роликовые опоры. В одиночку это сделать непросто – для выполнения данного действия необходимо 3-4 человека. Чтобы ход ворот был мягким и аккуратным, следует по краям угловой рамки закрепить прорезиненные валики. Установка заглушки производится со стороны уголка, а напротив – размещается опорный ролик. Заключительным этапом монтажа откатных ворот будет крепеж на притворной раме специальных уловителей. Производится пробное открывание и закрывание ворот. Если необходимо – конструкция регулируется и подтягивается.

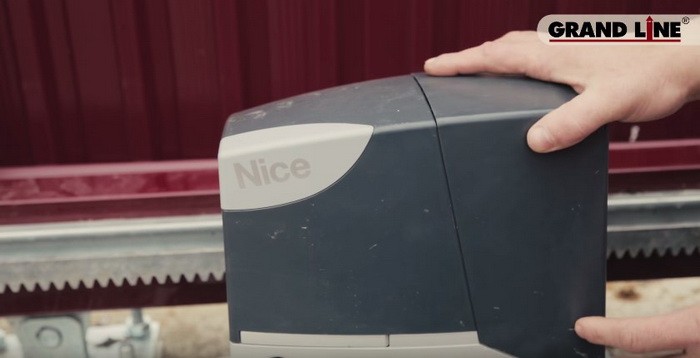

Монтаж электропривода выполняется возле опорной рамы со стороны ворот, расположенной во дворе. К комплекту прилагается инструкция, в которой обозначена схема подсоединения электропривода, расписана последовательность настройки автоматики, а также рекомендации по эксплуатации устройства.

Видео Как сделать откатные ворота своими руками
